研究の概要
人工衛星の小型化や低コスト化、省スペース化を実現するためには、姿勢制御に必要な装置（ホイールやジャイロ等）の重量や体積を可能な限り低減することが効果的です。
本研究では、ホイールやジャイロ等を1つにパッケージ化して人工衛星などに搭載できる小型モジュールの研究開発を行っています。
従来よりも小型かつ軽量の人工衛星の実現のほか、さまざまな分野での応用をめざしています。
31mmサイズのモジュールがJEM自律移動型船内カメラ（Int-Ball）に搭載されています。
詳しくはこちら「超小型三軸姿勢制御モジュール 「きぼう」船内ドローン（Int-ball）への応用」
研究紹介動画
超小型三軸姿勢制御モジュール（2分01秒）
超小型三軸モジュール（10cm）の実験映像（0分29秒）
超小型三軸モジュール（31mm）の実験映像（1分07秒）
研究の成果（より詳細な研究内容）
超小型三軸姿勢制御モジュールの概要
| 総重量（無線通信機・バッテリを含む） | 1.34 kg |
|---|---|
| サイズ | 10×10×10 cm3 |

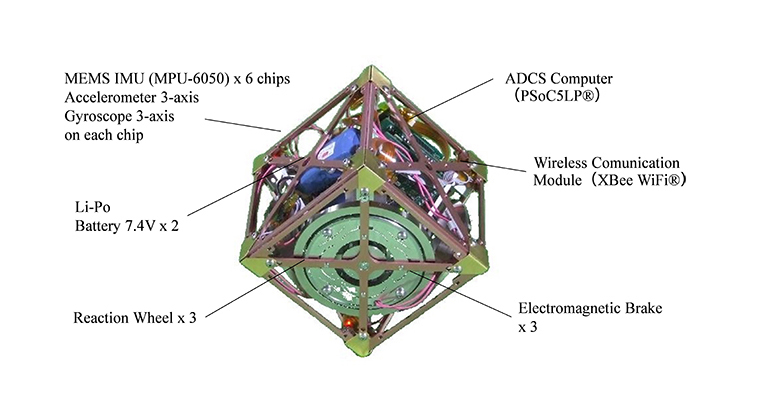

- MEMSチップの慣性センサ6台（1台でレート3軸、加速度3軸計測可能）を頂点に配置することで、姿勢推定精度を向上しています。
- 3軸ホイールのモータにはブラシレスDCモータを使用し、モータホイール回転数の計測にはモータ内蔵のホールセンサを使用しています。
- ホイール各軸には新たに開発した薄型電磁ブレーキを搭載しています。
- 制御計算機はシステムオンチップ（PSoCR）を搭載し、50Hz周期で計測制御します。
- 電磁ブレーキは励磁時に2.1Nmの制動トルクを発生し、消磁時間も含め、6000rpmのホイール回転数を100ms以内にゼロとすることができます。
- その他、テレコマ送受信用無線通信機、小型リチウムポリマバッテリーなどで構成されています。
超小型三軸姿勢制御モジュールの応用先
本モジュールは、以下のような用途での応用が考えられます。
- 1Uクラスの超小型衛星の姿勢制御モジュール
- 惑星探査ローバ
- 集団群制御モジュール
- 航空ドローンの姿勢安定モジュール
開発した超小型三軸モジュール技術は、誘導制御計算機・6軸慣性センサ・3軸ホイールを約50g、約31mm角サイズにまでの集約化が実現されています。並進制御のマイクロファン機能も拡張具備可能です。
31mmサイズのモジュールは、「JEM自律移動型船内カメラ（Int-ball）」のメイン制御系として搭載され、現在の位置・姿勢を正確に把握し、目標の位置・姿勢に制御する役割を担っています。
研究実績
発表論文
- 巳谷, 茂渡, 神澤, 山中, "超小型三軸姿勢制御モジュールの研究", 第59回宇宙科学技術連合講演会, かごしま県民交流センター, 2015
- Mitani, Shigeto, Kanzawa and Yamanaka, "High-Agility, Miniaturized Attitude Control Sensors and Actuators in an All-in-one Module", ISTS30 Special Issue, Vol.14 (2016) No.ists30
- Kato, Tanishima, Yanagase, Tsumaki and Mitani, "Control of Rocket-propelled Miniature Exploration Robot", ICRA, 2017
- 巳谷, 後藤, 此村, 荘司, 萩原, "クルーリソースを軽減するJEM自律移動型船内カメラロボットの開発", 第61回宇科連, 朱鷺メッセ, 2017
- 茂渡, 巳谷, 谷嶋, 後藤, "1/30Uサイズ三軸モジュールの研究とJEM自律移動型船内カメラロボットへの応用", 第61回宇科連, 朱鷺メッセ, 2017 ★若手奨励賞（最優秀賞）受賞
- 谷嶋, 巳谷, 茂渡, 松本, 後藤, "JEM自律移動型船内カメラロボット制御系の地上検証結果", 第61回宇科連, 朱鷺メッセ, 2017
- 松本, 巳谷, "JEM自律移動型船内カメラの障害物回避問題", 第61回宇科連, 朱鷺メッセ, 2017
- Shigeto, Mitani, Tanishima and Goto, "Development and evaluation of the 1/30U small-sized 3-axis attitude control module, and its application for the JEM Internal Ball Camera Robot", Proc. of 32nd AIAA/USU Conference on Small Satellites, 2018.
- Mitani, Goto, Konomura, Shoji, Hagiwara, Shigeto and Tanishima, "Crew-supportive Autonomous Mobile Camera Robot on ISS/JEM", i-SAIRAS 2018.
- Tanishima, Mitani, Shigeto, Matsumoto, Arai, Goto and Suzuki, "Effective and Accurate Method for Ground and On-orbit Verification of Control Systems for Free-flying Robot with Low Thrust Force", i-SAIRAS 2018.
- 茂渡, 巳谷, 村田, 白澤, 野田, "磁気軸受を用いた小型高角運動量リアクションホイールの基礎検討", 電磁力関連のダイナミクスシンポジウム, 2018
